Где должны регистрироваться установка и снятие заглушек?
5.25. Работы по установке и снятию заглушек должны регистрироваться в журнале установки и снятия заглушек за подписью лиц, проводивших их установку и снятие, и проверяться лицами, ответственными за подготовку и проведение ремонта.
Установка и снятие заглушек относятся к работам повышенной опасности и проводятся с оформлением наряда-допуска на проведение газоопасных работ, за исключением работ, являющихся неотъемлемой частью технологического процесса, проводимых без оформления наряда-допуска с записью в журнале регистрации таких работ.
Работы по установке (снятию) заглушек, связанные с предупреждением развития аварийных ситуаций и необходимостью локализации аварии, проводятся в соответствии с ПМЛА по устному распоряжению руководителя работ по ликвидации и локализации аварии с обязательной отметкой в оперативном журнале.
Аппарат (трубопровод) перед установкой заглушки должен быть освобожден от нефти, нефтепродукта или газа. После установки заглушек, в зависимости от свойств находившихся в них химических продуктов, промыт, пропарен, продут инертным газом и (или) чистым воздухом и охлажден до температуры не выше 30 °C.
1.7 Заглушки на газопроводах должны устанавливаться на границах отключенного участка после отключающих устройств в их фланцевых соединениях или в специально предусмотренных проектом фланцевых соединениях, снабженных разжимными устройствами для установки заглушек.
Какие данные выбиваются на хвостовике заглушек установленных между фланцами?
На каждой съемной заглушке (на хвостовике, а при его отсутствии на цилиндрической поверхности) выбивается номер заглушки, марка стали, условное давление Ру и условный диаметр Dy8.
Что должно быть указано на хвостовике а при его отсутствии на цилиндрической поверхности каждой заглушки?
Номер заглушки, марка стали, условное давление и условный диаметр должны быть выбиты на хвостовике заглушек, а при его отсутствии — на цилиндрической поверхности.
Как подбирается Толщина заглушек?
Толщина заглушек подбирается из расчета на максимально возможное давление, но не менее 3 мм. 932. Заглушки со стороны возможного поступления газа или продукта должны быть смонтированы на прокладках.
Где должны регистрироваться установка и снятие заглушек? Ответы пользователей
933. После окончания ремонтных работ все временные заглушки должны быть сняты. 934. Установка и снятие заглушек должны регистрироваться в специальном журнале за .
После окончания ремонтных работ все временные заглушки должны быть сняты. Установка и снятие заглушек должны регистрироваться в специальном журнале за подписью .
Установка заглушек Приказ Ростехнадзора от 12.03.2013 N 101 (ред. от . Установка и снятие заглушек должны регистрироваться в специальном .
Установка и снятие заглушек должны регистрироваться в специальном журнале за подписью лиц, проводивших их установку и снятие, и проверяться лицами, .
Установка или снятие заглушек на действующих газопроводах должны выполняться бригадой газовой службы предприятия в составе не менее 2 чел., включая .
Работы по установке и снятию заглушек должны регистрироваться в журнале установки и снятия заглушек за подписью лиц, проводивших их установку и .
— установка и снятие заглушек должны регистрироваться в специальном журнале за подписью лиц, ответственных за их установку и снятие. ПЕРЕЧЕНЬ.
Сертификат на постоянные заглушки должен храниться в журнале учета установки—снятия заглушек (постоянная заглушка — заглушка, устанавливаемая в связи с .
Наряды-допуски на проведение газоопасных работ должны регистрироваться собственной . Установку и снятие заглушек следует регистрировать в журнале учета .
Глава 40. Установка заглушек
1258. Перед установкой заглушек должна быть составлена схема, в соответствии с которой и следует производить их установку.
1259. Перед установкой заглушек аппарат (трубопровод) должен быть освобожден от нефтепродуктов и охлажден до температуры не выше 60°С.
1260. Для того, чтобы установленная заглушка была заметной, ее необходимо изготавливать с хвостовиком.
Установка и снятие заглушек должны отмечаться в специальном журнале за подписью лица, проделавшего указанные операции. Все заглушки должны быть пронумерованы и рассчитаны на определенное давление. Номера и давление выбиваются на хвостовике заглушки.
1261. Толщина заглушки определяется из расчета на возможное максимальное давление и должна быть не менее 3 мм.
1262. Заглушки со стороны возможного поступления жидкости или газа должны быть поставлены на прокладках.
1263. После окончания ремонтных работ все заглушки должны быть удалены.
Снятие всех заглушек, отмеченных в дефектной ведомости, обязан проверять начальник установки.
| << Глава 39. Огневые ремонтные работы |
Глава 41. >> Техника безопасности при ремонте аппаратов и оборудования |
| Содержание Правила безопасности при эксплуатации нефтегазоперерабатывающих заводов (утв. протоколом ЦК профсоюза рабочих нефтяной, химической. |
Откройте актуальную версию документа прямо сейчас или получите полный доступ к системе ГАРАНТ на 3 дня бесплатно!
Если вы являетесь пользователем интернет-версии системы ГАРАНТ, вы можете открыть этот документ прямо сейчас или запросить по Горячей линии в системе.
Установка заглушек
3.6.117. Перед установкой заглушек должна быть составлена схема их установки, утвержденная лицом, ответственным за подготовку аппаратуры, резервуаров, оборудования и трубопроводов к осмотру, очистке и ремонту. В этой же схеме необходимо указать запорную арматуру, подлежащую опломбированию.
3.6.118. Аппарат (трубопровод) перед установкой заглушки должен быть освобожден от нефти и нефтепродукта или газа, продут паром, отключен задвижками и охлажден до температуры не выше 30°C.
3.6.119. Заглушки должны иметь хвостовики. Номер и давление выбиваются на хвостовике заглушек.
3.6.120. На заглушках, устанавливаемых на фланцевом соединении типа шип-паз без хвостовика, номер и давление выбиваются на их поверхности.
3.6.121. Толщина заглушек подбирается из расчета на максимально возможное давление, но не менее 3 мм.
3.6.122. Заглушки со стороны возможного поступления газа или продукта должны быть смонтированы на прокладках.
3.6.123. После окончания ремонтных работ все временные заглушки должны быть сняты.
3.6.124. Установка и снятие заглушек должны регистрироваться в специальном журнале за подписью лиц, проводивших их установку и снятие, и проверяться лицами, ответственными за подготовку и проведение ремонта.
Приложение 1
Условные обозначения классов взрывоопасных зон
Класс взрывоопасности – зона 0
Класс взрывоопасности – зона 1
Класс взрывоопасности – зона 2
Рис. 1. Открытые емкости, аппараты, устройства в открытом помещении
Рис. 2. Открытые пространства вокруг открытых емкостей, аппаратов, устройств
Рис. 3. Открытые пространства вокруг фонтанных арматур
Газовый компрессор
Насос для перекачки нефти
Насос высокого давления для перекачки легковоспламеняющихся жидкостей

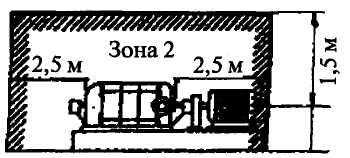

Рис.4. Открытые пространства вокруг закрытых технических устройств

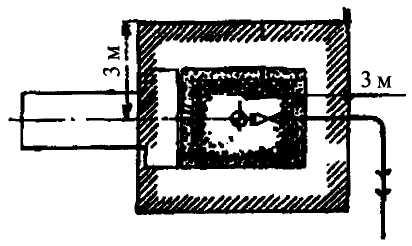

Рис. 5. Открытые пространства вокруг открытого сепаратора

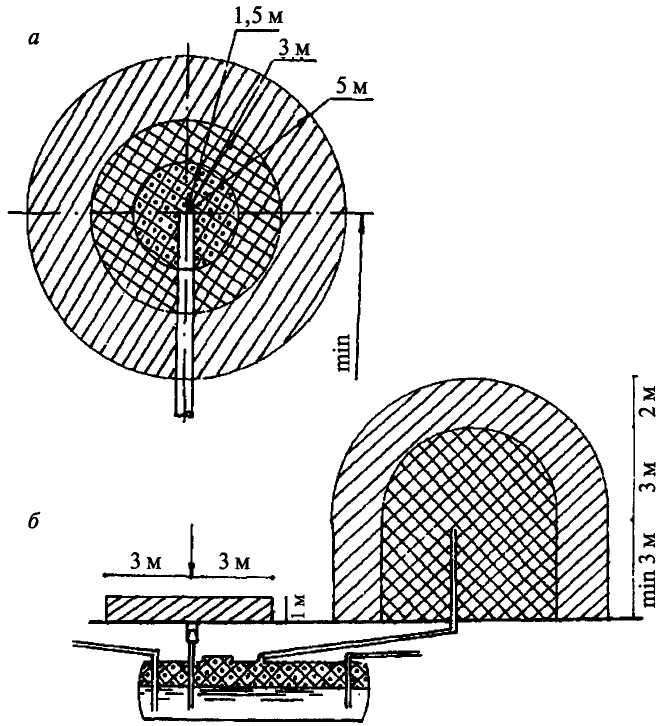

Рис. 6. Открытые пространства вокруг окончания труб, отводящих попутные газы (а), и отверстий для выпуска газов (паров) из закрытых технических устройств (б)
Правила установки и снятия заглушек.
Перед установкой заглушек должен быть составлен наряд-допуск на проведение газоопасных работ, схема их установки, утвержденная лицом, ответственным за подготовку аппаратуры, резервуаров, оборудования и трубопроводов к осмотру, очистке, ремонту. В этой же схеме необходимо показать запорную арматуру. Аппарат (трубопровод) перед установкой заглушки должен быть освобожден от нефти и нефтепродукта или газа, продут паром, отключен задвижками и охлажден до температуры не выше 30 0 С.
Для того чтобы заглушка была заметной, она должна иметь хвостовик. Диаметр и давление выбиваются на хвостовике заглушки.
На заглушке, устанавливаемой на фланцевом соединении типа шип-паз без хвостовика, диаметр и давление выбиваются на поверхности заглушек.
Толщина заглушки подбирается из расчета на максимально возможное давление, но не менее 3 мм.
После окончания ремонтных работ все временные заглушки должны быть сняты.
Установка и снятие заглушек должны регистрироваться в специальном журнале за подписью лиц, проводивших их установку и снятие, и проверяться лицами, ответственными за подготовку к ремонту и проведение ремонта.
Правила замены сальниковой набивки насоса, замены смазки, замена прокладок и обтяжки фланцевых соединений.
Смена сальниковой набивки насоса.
1. Сальник набивается при остановленном насосе.
2. Работы необходимо выполнять в следующей последовательности:
3. Убедитесь, что насос остановлен и исключена возможность его самозапуска;
4. Ослабьте крепление грундбуксы, а затем отодвиньте ее по валу в сторону от сальниковой камеры;
5. Удалите старую сальниковую набивку, пользуясь специальным крючком;
6. Нарежьте заранее подготовленную сальниковую набивку кольцами. Кольца набивки должны подгоняться точно по валу. Концы колец соединяются замком внахлестку или косым срезом и должны обеспечивать плотный контакт, а замки соседних колец должны быть сдвинуты на 120 град. по отношению друг к другу.
7. Аккуратно введите кольца сальниковой набивки в камеру. Перед тем, как вводить набивку в сальник каждое кольцо следует смазать маслом.
8. Подтяните крепление грундбуксы, не допускайте перекосов грундбуксы относительно вала насоса.
9. Произведите пробный запуск насоса и проверьте работу сальников. При необходимости остановите насос и подрегулируйте зажим сальников.
Замена смазки.
Работы необходимо выполнять в следующей последовательности:
1. Убедитесь, что насос остановлен и исключена возможность его самозапуска;
2. Отверните болты с крышки подшипниковой камеры.
3. Снимите крышку с прокладкой и откройте подшипниковую камеру.
4. Очистите подшипниковую камеру. При замене смазки подшипники требуется промыть керосином или другой жидкостью, не вызывающей коррозию.
5. Наполните подшипники и камеру заранее приготовленной смазкой. Смазку необходимо использовать в соответствии с рекомендациями завода-изготовителя насоса. Норма расхода смазочных материалов на одну подшипниковую камеру составляет 400 – 600 граммов.
6. Установите крышку с прокладкой, закрепив ее к кронштейну болтами.
Обтяжка фланцевых соединений и замена прокладки.
1. Очередность ослабления шпилек определяется по схеме «крест-накрест» рис 4.
2. Полностью освободив фланцевое соединение, очистите полость фланцевых соединений от грязи, при необходимости промойте его.
3. После заменить прокладку (прокладка с хвостовиком).
4. Сборку произведите в обратной последовательности.
Требование безопасности при погрузо-разгрузочных работах.
Перед началом работы стропальщик должен проверить и привести в порядок спец. дежду, спецобувь идругие СИЗ, в зависимости от времени года должен носить установленную по отраслевым нормам спецодежду и спецобувь.
Стропальщик, допущенный к самостоятельной работе, должен:
· Знать общее устройство крана, его грузоподъёмность, нормы заполнения тары;
· Порядок и габариты складирования грузов;
· Уметь подбирать необходимые стропы и другие грузозахватные приспособления в зависимости от веса и вида груза;
· Определять пригодность стропов и других грузозахватных приспособлений и тары;
· Освобождать от действий электрического тока лиц, попавших под напряжение, и оказывать им первую помощь;
· Знать и уметь практически применять приёмы и способы оказания первой помощи при несчастном случае.
Порядок допуска обслуживающего персонала к работе с ГПМ.
Для выполнения обязанностей стропальщика допускаются рабочие не моложе 18 лет, имеющие соответствующее удостоверение, прошедшие медицинский осмотр, обучение, инструктаж по безопасному ведению работ, стажировку на рабочем месте, проверку знаний.
Стропальщиками могут назначаться только рабочие из числа аттестованных стропальщиков лицом, ответственным за безопасность производства работ по перемещению грузов кранами.
План ликвидации аварий (ПЛА).
Назначение ПЛА
ПЛА должен в обязательном порядке регламентировать следующие действия работников объекта:
при возникновении пожароопасных ситуаций на объекте необходимо отключить электропитание технологических систем (кроме электропитания систем противоаварийной и противопожарной защиты), приостановить эксплуатацию объекта и освободить его территорию от посетителей и транспортных средств, и одновременно с этим приступить к локализации и ликвидации пожароопасных ситуаций;
при возникновении пожаров на объекте необходимо немедленно сообщить о пожаре согласно схемы оповещения и приступить к тушению очага пожара первичными средствами пожаротушения, одновременно приняв меры по освобождению территории от посетителей и транспортных средств;
в случае возникновения пожара в непосредственной близости от наземных резервуаров, который не представляется возможным потушить первичными средствами пожаротушения, необходимо включить системы водяного орошения всех резервуаров (при наличии такой системы);
в случае разгерметизации трубопроводов с жидкостью или его парами необходимо перекрыть разгерметизированный участок посредством запорной арматуры и приступить к локализации и ликвидации пожароопасной ситуации или пожара. При невозможности перекрытия указанных трубопроводов на участке между местом разгерметизации и резервуаром с жидкостью устранение неисправности возможно только после полного опорожнения резервуара. При опорожнении резервуаров место разгерметизации (по возможности) должно быть перекрыто посредством пластырей, герметиков, обжимных хомутов с прокладкой и т. п., не способных послужить источником зажигания;
