Сигналы стропальщика крановщику и их описание в картинках
Задача стропальщика – обеспечение надежной фиксации груза, корректировка работы оператора крана. Для этого он должен изучить положения инструкции, знать и уметь пользоваться грузозахватными приспособлениями. Одно из средств коммуникации – сигналы стропальщика крановщику во время выполнения работ.
Подготовка к работе
Работа стропальщиков
Перед началом загрузки, погрузки или перемещения груза рабочий обязан ознакомиться с инструкцией по безопасности – РД 10-107-96. В ней описываются обязанности во время закрепления, перемещения и опускании груза. Есть план действий при возникновении аварийных ситуаций. Подробная знаковая сигнализация стропальщика описана в приложении №6 к этой инструкции.
Подготовительный этап:
- проверить надежность грузозахватных приспособлений;
- убедиться, что рабочее место находится в зоне видимости оператора автокрана;
- организовать перемещение предметов, мешающих грузовым работам;
- перед подачей сигнала «Прекращаю команду» нужно проверить, что крановщик закончил выполнять последнее действие.
Рабочие по закреплению груза одеты в яркие жилеты красного цвета. Исключение – ответственный работник, передающий сигналы, должен иметь жилет желтого цвета. После подачи знаков проверяется, принял ли их оператор крана и начинает выполнять нужные действия. В противном случае процесс нужно остановить.
Сигналы стропальщика в картинках
Сигнал стропальщика стоп
Передавать знаки стропальщика крановщику можно только на расстоянии не более 22 м. Если последнее составляет менее 10 м их можно дублировать голосовыми командами. Для лучшего распознавания и обмена информацией рекомендуется взять в руки небольшие красные флажки или предметы, аналогичные им.
Это основной элемент знаковой сигнализации стропальщика. Подается при появлении аварийных ситуаций, когда на объекте находятся посторонние люди. Его используют для оценки текущей позиции груза, принятия решения о его дальнейшем перемещении.
Описание:
- рука находится на уровне пояса, раскрытая ладонь горизонтально земле;
- совершать резкие движения влево-вправо;
- повторять до полной остановки стрелы.
Если эти сигналы стропальщика крановщику не виды, непонятны, нужно продублировать их по рации (телефону) или световым оповещением.
Вверх
Сигнал стропальщика вверх
Знаковая сигнализация стропальщика «Вверх» применяется для поднятия груза (крюка) на определенную высоту. Иногда интенсивностью движения показывают, что объект должен быстро поменять положение. Это предварительно согласовывают с оператором крана.
Описание:
- рука согнута на уровне поясницы;
- сделать несколько прерывистых движений вверх;
- выполнят до набора нужной высоты.
Ладонь может быть направлена горизонтально или вертикально. Важно, чтобы крановщик не перепутал этот сигнал с другими.
Знаковая сигнализация стропальщика вниз
Выполняется для опускания объекта или крюка вниз. Аналогичен предыдущему, но изначально рука должна находиться выше головы. Сигнализирующий находится напротив крана, в зоне видимости оператора.
Описание:
- рука поднята вверх;
- резкими движениями опускается вниз;
- остановиться после касания объекта поверхности.
Чтобы крановщик не перепутал команды, после возврата руки вверх нужно оставить движения на 1-2 секунды.
Влево и вправо
Знаковая сигнализация стропальщика влево или вправо
Эти сигналы стропальщика машинисту крана передаются для горизонтального смещения. Направление движения можно определить после остановки предплечья на начальном уровне. Интенсивностью регулируют скорость перемещения.
Рекомендуется дублировать эти визуальные сигналы по рации или телефону. Одновременно нужно контролировать ситуацию – отсутствие посторонних, потенциально опасных предметов.
В видеоматериале раскрыты особенности профессии стропальщика, в том числе – знаковая сигнализация крановщику.
Знаковая сигнализация, применяемая при работе подъемника (вышки)
При работе подъемника связь между персоналом в люльке и крановщиком (оператором) должна поддерживаться непрерывно:
· при подъеме люльки до 10 метров — голосом;
· более 10 метров — знаковой сигнализацией
· более 22 метров — радио или телефонной связью.
Рисунок 1. Готовность подавать команду
Рисунок. 2. Остановка
Рисунок 3. Замедление
Рисунок 4. Подъем
Рисунок 5. Опускание
Рисунок 6. Указание направления
Рисунок 7. Поднять колено (стрелу)
Рисунок 8. Опустить колено (стрелу)
Рисунок 9. Выдвинуть стрелу
Рисунок 10. Втянуть стрелу
Что указывается на табличке прикрепленной к ПС?
Находящиеся в эксплуатации ПС должны быть снабжены табличками с обозначениями учетного номера (учетный номер присваивается ПС территориальным органом Федеральной службы по экологическому, технологическому и атомному надзору или иным федеральным органом исполнительной власти в области промышленной безопасности, которому в установленном порядке предоставлено право осуществления регистрации подведомственных объектов в государственном реестре опасных производственных объектов), заводского номера ПС, паспортной грузоподъемности и дат следующего полного и частичного технического освидетельствований.
Термины и определения
Авария подъемного сооружения — разрушение зданий (сооружений) ОПО, на которых непосредственно установлены ПС, и (или) самих ПС, в том числе падение отдельных частей ПС, а также возникновение в расчетных металлоконструкциях ПС разрушений (или остаточных деформаций сверх допустимых значений).
Дефект — каждое отдельное несоответствие установленным требованиям конструкторской, технологической или эксплуатационной документации ПС.
Инцидент с подъемным сооружением — отказ или повреждение ПС, применяемого на ОПО, отклонение от установленного режима технологического процесса при использовании ПС.
Сигнальщик, старший люльки, когда и кем назначается.
Если в люльке отсутствует пульт управления и нет переговорного устройства, а машинист не видит рабочих люльки, то специалист, ответственный за безопасное производство работ с применением ПС, назначает сигнальщика, который будет дублировать команды (сигналы) подаваемые рабочими люльки машинисту подъемника. Сигнальщиком может быть только аттестованный рабочий люльки. Старший люльки назначается ответственным за безопасное производство работ с применением ПС, если в люльке находится более одного человека. Он будет управлять люлькой или подавать сигналы машинисту
Какой сигнал рабочего обозначает команду остановка
Сэндвич-панели производство и продажа
- Контакты:
Сигналы, применяемые при монтаже конструкций
Сигналы о подъеме и перемещении строительных деталей на складе подает стропальщик, а на монтируемом здании — звеньевой. Если между ними нет прямой зрительной связи, назначается сигнальщик, который должен находиться в зоне видимости стропальщиков и монтажников.
Натянуть стропы или незначительно поднять груз или крюк
Правая рука согнута в локте с флажком, направленным вверх; над флажком ладонь левой руки
Поднять груз или крюк
Правая рука согнута в локте с флажком, направленным вверх; флажком описываются круговые движения

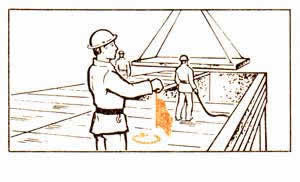

Опустить груз или крюк
Правая рука согнута в локте с флажком, направленным вниз; флажком описываются круговые движения

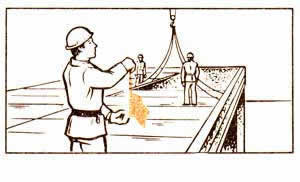

Посадить груз на место или незначительно опустить груз или крюк
Правая рука согнута в локте с флажком, направленным вниз; под флажком ладонь левой руки
Переместить груз кареткой или тележкой крана
Правая рука согнута в локте с флажком, поднятым выше плеча, направленным горизонтально в сторону требуемого перемещения

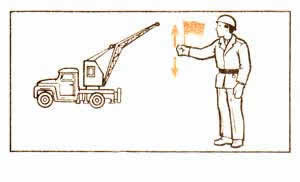

Поднять или опустить стрелу
Движение вытянутой правой руки с флажком вниз — вверх; при подъеме стрелы флажок обращен вверх, при опускании — вниз

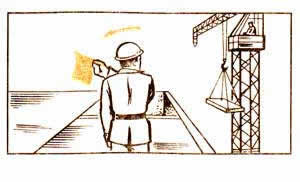

Повернуть стрелу
Горизонтально вытянутую руку с флажком на уровне плеча повернуть в сторону требуемого поворота стрелы
Передвинуть кран или переместить груз вдоль пути
Рука согнута в локте с флажком на уровне пояса, движение руки в сторону движения крана

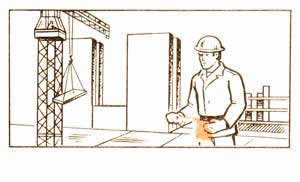

Осторожное движение крана, груза, стрелы
Руки согнуты в локтях, флажок в правой руке направлен горизонтально с упором конца в ладонь левой руки, после этого подают сигнал, соответствующий требуемому движению

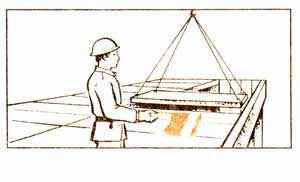

Прекратить движение — подъем, опускание, поворот, передвижение
Резкое движение правой руки с флажком по горизонтали вправо и влево на уровне пояса

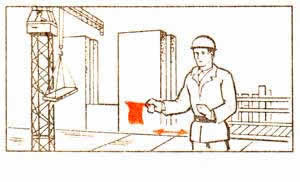

Стоп — аварийная остановка
Резкое движение вправо и влево обеими руками, согнутыми в локтях, с сигнальным флажком в правой руке на уровне пояса
— Сигналы машинисту крана подает только один человек.
— Стропальщик (сигнальщик) и звеньевой надевают на левую руку желтую повязку с надписью "Сигнальщик".
— Сигналы подают правой рукой условными жестами или красным (желтым) флажком.
— Сигнал "Стоп" (аварийная остановка) подает любой работник, заметивший опасность. Сигнал означает немедленное прекращение подъема или опускания груза, перемещения крана, стрелы и т. п.
БИЛЕТ № 14
1. Назначение и порядок применения знаковой сигнализации при перемещении грузов кранами. УЭ-33.
Сигнализация и связь при производстве стропальных работ обеспечивает слаженное и безопасное выполнение стропальных работ. Порядок обмена между стропальщиком и крановщиком устанавливается при производственных работах.
Для согласования работы между стропальщиком и крановщиком применяется.
- Знаковая сигнализация — без флажков.
- Флажковая сигнализация – применяется в строительстве многоэтажных зданий и сооружений, при плохой видимости с высоты.
- Сигнализация голосом – только при работе стреловых самоходных кранов и железных кранов с длиной стрелы не более 10 метров.
- Связь темфонная, радиотелефонная – на кранах применяемых для строительно-монтажных работ, на высотах более 36 метров.
" Вира " – команда подъем. " Майна " – команда опусти. " Стоп " – остановка движения. " Поворот " – поворот стрелы. " Вира крюк " – подними крюк. " Майна крюк " – опусти крюк. " Вира стрела " – подними стрелу.
" Майна стрела " – опусти стрелу.
Все сигналы при произв. работ по перемещению грузов кранами подаются только одним стропальщиком (кроме сигнала «стоп» который подается любым работником заметившим опасность). Перед подъемом, опусканием и во время перемещения груза, когда необходимо предупредить об опасности стропальщика и других рабочих, машинист крана обязан подать звуковой сигнал.
Если по каким-то причинам связь между крановщиком и стропальщиком нарушается, то выполнение грузоподъемных работ должно быть немедленно прекращено. На строительных площадках, где применяются высокие башенные краны, стропальщики должны быть обеспечены ярко оранжевыми куртками или красными повязками, для того чтобы машинист крана смог отличить стропальщика от других рабочих.
2. Выбор грузозахватного приспособления для строповки груза. УЭ-16,17,18. У.П. ст.
После определения массы перемещаемого груза можно выбирать грузоподъемность. При этом необходимо руководствоваться следующим:
- Угол между ветвями многоветвевого стропа не должен превышать 90 градусов.
- При длине груза 12 м. или более следует применять траверсу.
- При подъеме груза двумя кранами следует применять траверсу с балансирными стропами или с переставными обоймами.
- Необходимо выяснить, имеет ли предназначенная для перемещения конструкция достаточную поперечную жесткость или ее можно поднимать строго вертикально.
- Строп выбирается так, чтобы поднимаемая конструкция применяла проектное или близко к нему положение.
- Необходимо учитывать возможность автоматизации захвата и освобождение груза.
- Собственная масса грузоподъемность по сравнению с массой поднимаемого груза должна быть минимальной.
3. Допустимые габариты штабелей, проходов и проездов между штабелями при работе кранов на металлоскладах УЭ-20cт-11,30,35. У.П. ст.
— Зоны складирования материалов разделить сквозными проходами шириной не менее одного метра (обязательно!).
— Норма высоты складывания в штабеля стальных металлов и прокатного металла 1.5 метра.
4. Значение ограждений, предохранительных устройств, приспособлений и предупредительных надписей на участках производства работ кранами. УЭ-22,23.
Предохранительные устройства и предупредительные надписи обеспечивают нормальную безопасную работу на рабочей площадке.
