Как провести домофон в квартиру если в подъезде уже есть

Как подключить или восстановить работу домофонной трубки самостоятельно

Часто бывают такие случаи, когда вы въезжаете в квартиру (не важно новую или «вторичку») и сталкиваетесь с тем, что дом оборудован домофонной системой, а у вас трубка не работает или отсутствует. Разделим наш вопрос на типовые ситуации.

В наших домах в 95% случаев, установлены домофонные системы двух типов: ЦИФРОВЫЕ и КООРДИНАТНЫЕ (устаревшие, но еще используемые).

Ситуация первая, самая простая, вы въезжаете в квартиру, в которой установлена домофонная трубка, но она не работает, то есть вы вызываете номер своей квартиры с вызывного устройства входной двери, а трубка не звонит.

Проверяем, включен ли звонок, часто на устройствах имеется режим, выставляемый выключателем, при котором выключен звонок, если звонок включен, то несколько раз пробуем переставить выключатель в разные положения, если это не помогло открываем трубку, как правило — это открутить винта, трубка домофона внутри примерно выглядит как на рисунке:

Теперь мы можем безошибочно определить тип домофонной системы (варианты, что в доме один тип домофонной системы, а Вам досталась трубка от другой системы мы пока не рассматриваем). Если на плате трубки есть модуль номера квартиры, выполнен в виде перемычек, джамперов или переключателей, обозначенных числами 1, 2, 4, 8, 16, 32…, то это ЦИФРОВАЯ домофонная система, варианты модулей на рисунке:

Если такого модуля нет, то у вас КООРДИНАТНАЯ система.

Теперь смотрим, подключён ли кабель к клеммам + и – . Если кабель подключен, то с помощью мультиметра (вольтметра) проверяем наличие напряжения на клеммах и полярность, если у вас ЦИФРОВАЯ домофонная система, то напряжение на клеммах должно быть от 6 до 7 Вольт с соблюдением полярности, возможно при подключении просто перепутали полярность, если это так, то на всякий случай фотографируем, как подключены провода, и меняем провода местами. Вот мы удостоверились, что у нас плюс подключен к плюсу, а минус к минусу, но при вызове квартиры с вызывной панели звонок не проходит, возможно, что неверно выставлен номер квартиры.

Как правильно выставить номер квартиры в домофонной трубке?
Если вы живете в подъезде, где номера квартир начинаются с 1, то вам повезло, и скорее всего выставить номер квартиры не составит труда.
Для этого необходимо при помощи модуля номера квартиры набрать в сумме число соответствующее номеру квартиры 38 для этого замыкаем контакты 2, 4, 32 и получим в сумме 38, как на рисунке:

На всякий случай отсоединяем одну из клемм трубки (старые модели это требуют) и подключаем заново, собираем корпус трубки, пробуем набрать номер квартиры с вызывной панели, если звонок проходит, поздравляю, вы справились!

Если вы живете не в первом подъезде, то все уже не так очевидно с набором номера квартиры, так как наши дома все больше и выше, то квартир уже бывает более 128 и 256 и перемычек в домофонной трубке не хватает, поэтому в домофонных системах (ЦИФРОВЫХ) используется так называемое «смещение», то есть когда при наборе номера квартиры на вызывной панели домофонная система смещает номер квартиры в меньшую сторону (вычитает) и передает этот номер в линию, например: номер квартиры 538 при смещении «400» будет выглядеть как 138 (538 – 400=138).

Как узнать это самое «смещение»: самое простое – это попросить посмотреть у соседа на заведомо работающей трубке, то есть сфотографировать положение перемычек, сосчитать сумму и сопоставить с номером квартиры, то есть например у соседа сумма перемычек 71, а номер квартиры 333, то 333 – 71=262, соответственно, если у Вас квартира 444, то 444 – 262=182 то есть замыкаем 128, 32, 16, 4, 2, чтоб получить в сумме 182.

Что делать, если такого соседа нет: начинаем играть угадай мелодию «смещение», как правило (хотя бывает, что управляющая компания или обслуживающая домофон организация специально ставит «смещение» с потолка) «смещение» делают по двум основным алгоритмам, назовем их условно «до круглого» и «с первого».

«До круглого», то есть например, у вас в подъезде квартиры с 313 по 401, то смещение используется 300, ближайшее круглое число по отношению к 313 в меньшую сторону (если бы первая квартира в подъезде была 399, то все равно «смещение» 300, так как до круглого в меньшую сторону). И соответственно если у вас 313 квартира, то выставляем 13 (313 – 300=13), если 400, то 100 и так далее.

«С первого», тут немного другой смысл: первую квартиру в подъезде принимаем за «1», то есть 313 это 1, соответственно смещение 312 (313 – 1=312), если нам нужна 400 квартира, то набираем 88 (400 – 312=88).

Естественно, если выставлено «смещение» не 300 и не 312, а например 288, то такое можно определить только через трубку соседа.

Изредка бывает, что конкретная квартира отключена в вызывной панели, то есть при наборе номера квартиры на вызывной панели сигнал не идет в линию, а вызывная панель сбрасывает вызов, а некоторые модели даже имитируют его. Как это проверить: выставите другой номер квартиры, отличный от вашего, и проверьте, пройдет ли вызов до трубки, если пройдет, то ваш конкретный номер квартиры отключен, и включить его может только специалист, как «кривой вариант» можно использовать свободный (за пределами номеров квартир подъезда) номер, но он тоже может быть отключен.

Если напряжения нет, то также фотографируем и отключаем провода от трубки и измеряем напряжение уже без трубки (возможно в трубке замыкание), если его нет, то переходим ко второй ситуации. Если замыкание в трубке, то требуется замена трубки на аналогичную модель.

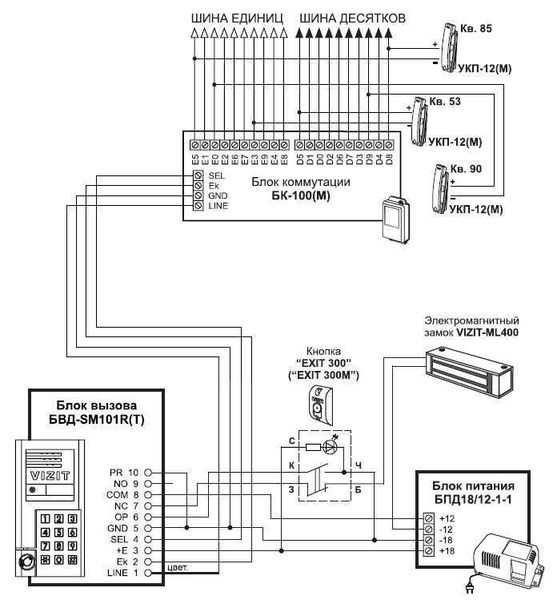

В случае если у вас КООРДИНАТНАЯ система, то напряжение в линии будет только при звонке от 8 до 12 Вольт, поэтому измеряйте напряжение непосредственно при вызове, подключение к клеммам соблюдая полярность, выставлять номер квартиры не требуется.

Вы спросите, а где взять мультиметр (вольтметр, тестер), самые простые модели это DT830, DT832, стоимостью от 300 до 500 рублей, это устройство, которое всегда пригодится в хозяйстве, поэтому приобретите обязательно.

Вторая ситуация, более сложная. Сложность данной ситуации в том, что у нас нет напряжения в линии и почему его нет мы не знаем.

Первым делом надо уточнить у соседей, работает ли домофон в подъезде, подчеркну именно в подъезде, так как бывают ситуации, когда подключили все подъезды кроме вашего.
Допустим, у соседей домофоны работают, пробуем уточнить тип домофонной системы по примеру из первой ситуации и идем искать кабель в местах общего пользования. Как правило, кабельное хозяйство очень запущено и не всегда можно найти нужную нам линию, но все-таки шанс есть. Открыв щиты со слаботочной проводкой, мы можем увидеть распределительную коробку с надписью домофон, тогда задача облегчается.

В ЦИФРОВОЙ системе все трубки подключены параллельно к одной линии как показано на рисунке:

Например, в распределительной коробке это будет выглядеть примерно так:

Нам необходимо найти линию домофона, с помощью мультиметра ищем заветное напряжение от 6 до 7 Вольт и наш провод, который идет в квартиру.

Как найти провод?
По внешнему виду, методом «прозвонки», то есть ставим мультиметр в режим прозвонки, подключаем к свободным клеммам в распределительной коробке и замыкаем клеммы в квартире, если мультиметр показал реакцию, значит мы нашли линию, подключаем наш кабель к клеммам в распределительной коробке (предварительно разомкнув контакт в квартире) и домофонной трубке соблюдая полярность, далее возвращаемся к первой ситуации.

Также встречал ситуации, когда используется «навесной монтаж», то есть в линию, без всяких распределительных коробок подключены провода домофонов, методом простых скруток примерно как на рисунках:

Соответственно, нам необходимо найти линую с помощью мультиметра, как и в ситуации с распределительной коробкой.

Самое главное – не замкнуть общую линию, так как это приведёт к отключению всех домофонных трубок в подъезде, а на экране вызывной панели появится индикация ошибки типа «Е‑2».

Если у Вас КООРДИНАТНАЯ система, то у каждой квартиры своя линия, пример изображен на рисунке

Поиск своей линии происходит по аналогии с вышеописанными алгоритмами.

Ситуация третья, нет трубки.

То есть нам необходимо определить, какой у нас тип системы. Как мы уже знаем, это можно сделать следующими способами:
— по наличию постоянного напряжения 6 – 7 Вольт – это точно ЦИФРОВАЯ система,
— по типу трубки у соседа (наличие/отсутствие блока номера квартиры).

Покупка трубки: я рекомендую трубки компании Laskomex, которая является ведущим польским производителем домофонных систем, их продукция совместима с большинством устройств других производителей (не является рекламой!).

Ситуация четвертая, нет кабеля от щита в МОП в квартиру.

Прокладка кабеля от щита до квартиры не несет каких-то особенностей, но для надежной работы и последующей совместимости рекомендую использовать кабель типа «витая пара», возможно в скором будущем у вас появится видеодомофон или IP-система доступа, и этот кабель будет как никогда кстати. Для описываемых целей можно использовать как любую пару проводов одного цвета, как и две пары разных цветов, где провода одного цвета замкнуты между собой с обоих концов. Дальнейшие действия по подключению описаны ранее.

Выбор и подключение подъездного домофона

Подъездные домофоны — приборы с магнитными ключами, электрические замково-переговорные, кнопочные и контролирующие общественный порядок в жилых и общественных помещениях. Это устройство подключается к электросети дома или к источникам питания работающим автономно. Прибор помогает осуществлять контроль, при котором пользователь может не только идентифицировать гостя по голосу или по видеоизображению, но и открыть дверь, не выходя из квартиры.

Существующие виды подъездных домофонов

Это возможно благодаря расширенным функциям домофона.

Принцип действия домофона

Все составляющие конструкции монтируются на подъездной двери и в квартирах жильцов. Вызывная панель, на которой находятся кнопки, устанавливается у подъезда. В памяти домофона зафиксирован цифровой код, который приводит в действие коммутатор, передающий сигнал. Как работает цифровой подъездный домофон:

• Если входит в подъезд тот, кто проживает в доме, то он открывает замок при помощи брелка, или набирает цифровой код на цифровой панели;
• Приходит гость, но набирает число квартиры, жмет кнопку вызова. Хозяева квартиры получают сигнал, и идентифицируют гостя по видеосвязи или по голосу. Затем владелец квартиры нажимает кнопку, которая разблокирует магнитный замок. Электросигнал поступает на панель у подъездной двери, и она открывается. Есть дешевые модели домофонов, которые не могут открыть дверь из квартиры, и приходится спускаться к подъездной двери для ее открытия, но такие модели не используются в последнее время, так как они не удобны.

Устройство многоквартирного домофона

Аудиодомофон – простой и надежный, но, к сожалению, начинает устаревать очень быстро. В моду входят цветные панели на основе сенсора, так как их стоимость постоянно падает, есть модели, которые имеют свойства записывать все поступающие звонки на флешку. У пользователя возникает возможность по приходу домой, посмотреть, кто заходил. Подобный многоквартирный домофон стоит практически на каждом подъезде во многих городах.

Домофоны разделяются по способу кодификации пришедших гостей и принципу адресации количества абонентов, которых нужно обслуживать.

Марки домофонов и количество абонентов

Малоабоненские – устанавливаются на объектах и в частных загородных домах. Эти аппараты могут обслужить только одного абонента, например ,в коттеджах, на охранных пунктах, при подъезде к дому или въезда на участок. Многоабонентские – предназначены для подъездов многоэтажных и многоквартирных домов, административных зданий.

Не так давно эти конструкции могли обслужить только 6 человек, но прогресс не стоит на месте, и на данный момент можно купить домофоны различных конфигураций, которые могут обслужить более 1000 абонентов, при этом могут сделать доступными десятки входов в подъезд.

Установка подъездного домофона должна производиться специалистами компании, которая впоследствии будет его обслуживать. Виды устройств:

1. Координатно-матричные – подключение видеодомофона к подъездному домофону, происходит в зависимости с блоками, которые устанавливают абоненты, например, если блоков будет 30, то проводов придется тянуть такое же количество. Для координатного подъездного домофона характерна доступная цена, но при таком большом составе проводов, она может работать некорректно, так как сеть часто перегружается.
2. Цифровые домофоны – стоят не дешево, но подключаются при помощи двух проводов. Но стоит отметить, что соседи могут прослушивать разговоры и аппараты часто выходят из строя. Кроме того они могут, отправить ложный вызов или не открыть подъездную дверь с домофоном.

Какая есть индикация гостей у домофонов

• Аудиодомофоны – это своего рода радио, которое имеет двусторонняя связь. То есть посетитель идентифицируется хозяином квартиры по голосу, посредством трубки для подъездного домофона;

Домофон с камерой реализовывает просмотр участка сбоку, впереди, лестничный проем. Особенность аппарата – скрытая съемка изнутри здания. Особо престижные домофоны могут осуществить аудио и видеонаблюдения, у них есть панелька управления с воспринимающим и особо чувствительным экраном. Могут записать и сохранить события и лица посетителей в количестве 16 шт.

Некоторые изготовители пошли дальше — посредством переговорного экрана стали использовать идентификацию при помощи мобильного или ТВ. Это исполняется вручную или автоматом: сигнал приходит на устройство и подключается роль домофона, а после завершения беседы – переключается в типовой режим. Такие свойства есть у беспроводных видов домофонов. Перечисленные выше аспекты влияют на цену и популярность блоков. Обычные аудиодомофоны, в отличие от домофонов с видео или самых элитных модификаций, имеют невысокую отпускную цену.

Производители устройств

Метаком

Домофоны Метаком – инновационные системы. Покупая эти аппарата, мы можете быть уверены в их безупречной работе длительное время. Принцип работы и монтажа не отличается от других подобных устройств. Домофон Метаком самый простой и состоит из трубки и панели. Работа домофона будет правильной, если его грамотно смонтируют.

Установка подъездных дверей с домофоном Метаком производится специалистами компании продающей домофоны. У систем есть ряд преимуществ:

• на панели нет механических переключателей, что способствует устранить проблему с блокировкой клавиш и окисления проводных контактов;
• двери открываются ключом;
• можно открыть подъездную дверь при помощи специального, запрограммированного цифрового кода;
• простое обслуживание, установка и перепрограммирование.

Для корректной работы домофона Метаком, нужно правильно его монтировать, подключить и настроить. Выполнение этой работы лучше доверить компании, в которой работают специалисты по установке и обслуживанию подъездных домофонов этой марки.

Vizit

Производители разработали недорогие и качественные домофоны Vizit.

Внешняя панель этого устройства производится в корпусе, который предотвращает взломы. При этом домофон может работать в очень суровых условиях погоды. Домофоны Vizit имеют различные узлы и собираются по желанию клиента, часто установка подъездных дверей сопряжена с монтажом аудиодомофона Визит. К блоку вызова можно подобрать управляющий блок, который определяет, сколько абонентов будет подключено, видеокамеры – купольные или корпусные, замки электромеханические замки. Есть десятки вариантов комплектации устанавливаемого оборудования.

Cyfral

Установка домофона, должна проводиться строго по инструкции. Компания Cyfral прилагает ее к каждому изготовленному комплекту. Можно установить домофон своими руками, прочитав это руководство, но если знаний у вас нахватает, то не рискуйте своей безопасностью и целостностью прибора, обратитесь в фирму по установке.

Эти цифровые домофоны подключаются при помощи телефонного кабеля, к которому абонентские трубки будут подключены параллельно.

При подключении домофонов Cyfral, нужно правильно его запрограммировать.

Commax

Домофоны commax выпускает корейская фирма, они являются одними из лидирующих производителей на рынке продажи этой продукции. Комплект видеодомофона «Commax» входят:

• вызывная панель с камерой;
• монитор;
• электрический замок.

Видеодомофоны «Commax», отличаются по характеристикам, так как у разных моделей они неодинаковые:

• может быть монохромным или цветным;
• может оснащаться трубкой, или громкой связью;
• есть комплекты с датчиками движения;
• есть функция фотосъемки или видеозаписи, с сохранением данных.

Этот видеодомофон можно подключить к обычному домофону при помощи блока сопряжения – модуля, который помогает подключить практически любой видео домофон. Этот блок сопряжения позволит не только видеодомофон, но и несколько камер, которые устанавливаются в подъезде и панель, устанавливаемая прямо на этаже абонента. Подключается блок сопряжения с подъездным домофоном, для устройств с координатным или цифровым устройством.

Вернуться к оглавлению

Как подобрать домофон

Подбор устройства находится в зависимости от некоторых условий: цена аппарата с установкой и разряд защиты, важный абоненту. На выбор оказывает большое влияние численность обслуживаемых покупателей (много абонентский или мало абонентский), что непосредственно зависит от разрешаемых задач посетителями (аудио и видеоидентификация) и их экономического состояния.

Главные нюансы при выборе

Первоначально нелишне решить, сколько обывателей будет обслуживаться домофоном – для залога сохранности установленной квартиры или подъезда. После этого надо сосредоточить внимание на следующие данные:

1. Фирма-наладчик обязана владеть знаниями и опытом в этой сфере.
2. Компания-производитель должна учесть акклиматизационные условия.
3. Корпус обязан быть антивандальным, при этом уровень защищенности самый высокий.
4. Домофон с записью, детекторами или инновационными деталями, которые сложны в монтаже, должны характеризоваться стабильностью при колебании электропитания.
5. У установки должен быть сертификат.
6. Наличие руководства по монтажу и эксплуатации.
7. Допустимость покупки единичных деталей при неисправности.
8. Гарантийный срок и наличие обслуживания системы.
9. Выбрать аппаратуру с подходящим числом блоков.
10. Степень охраны. Например, двухуровневая защита учитывает установку 1-го блока на подходе к объекту, а другого конкретно около двери. Можно смонтировать единые системы домофонов.
11. Тип замка, применимый в домофоне: механический или магнитный.

Также следует учесть, что при возникновении каких-либо опасных ситуаций дверь не должна заблокироваться, а раскрываться легко. Доводчики:

• максимальный вес двери, какую может выдержать элемент;
• смотря где, будет использоваться;
• регулировка системы соответственно сезону;
• вероятность применения в разных погодных ситуациях;
• простота программного обеспечения, а также перепрограммирования.

Видео инструкция по выбору домофона.

Подключение и настройка

Видеодомофоны обычно находятся в новостройках, Живущие в старых постройках обыватели, обладают аудиодомофонами, для них рекомендовало два вида установки видеодомофона на жилплощади:

• видеодомофоны с подключением к подъездному домофону;
• монтаж устройства соединения обычного аппарата вместе с видеодомофоном.

Подсоединение совершается при помощи 4-х проводов. Предупредительный шнур подключается к гнезду монитора, на котором впоследствии будет производиться видеозапись. Важно не перепутать провода. Если производите самостоятельную установку, то сначала внимательно ознакомьтесь со схемой и инструкцией.

Как правильно подключить домофон к подъездной домофонной сети: пошаговая инструкция и особенности

Подключение домофона к подъездной домофонной сети может быть важной задачей для жителей многоквартирных домов. Домофон позволяет обеспечить безопасность и контроль доступа к зданию, а подключение его к сети позволит взаимодействовать с другими жителями и управлять системой с любого устройства. Ниже мы рассмотрим основные шаги, которые необходимо выполнить для успешного подключения домофона к подъездной домофонной сети. Ознакомьтесь с этими рекомендациями, чтобы быть уверенными, что вы делаете все правильно.

Одной из особенностей подключения домофона к подъездной домофонной сети является необходимость получения разрешения от управляющей компании или собственников дома. Это связано с тем, что подключение домофона может изменить структуру сети и требует дополнительных настроек. Поэтому перед началом работ необходимо предоставить все необходимые документы и получить согласие на подключение. При обращении в управляющую компанию следует также уточнить, какая модель домофона будет наилучшим решением для вашего дома.

После получения разрешения и выбора оптимальной модели домофона, необходимо приступить к его установке и подключению к подъездной домофонной сети. Это может потребовать некоторых навыков электрика, поэтому, если вы не уверены в своих способностях, лучше обратиться к специалистам. Важно также учитывать требования, предъявляемые к установке и подключению домофона, чтобы избежать проблем и неполадок в будущем.

Как подключить домофон к подъездной домофонной сети?

Если ваш домофон отключен от подъездной домофонной сети, есть несколько способов его подключить. В основном, это требует проведения некоторых технических работ. Важно понимать, что каждая сеть имеет свои особенности и требует индивидуального подхода.

В первую очередь, необходимо определить тип подключения домофона и подъездной домофонной сети. В зависимости от этого, могут использоваться разные методы подключения. Например, если в вашем подъезде установлена система с аналоговым сигналом, то для подключения домофона понадобится настройка и подключение к аналоговому устройству.

Кроме того, необходимо учесть возможные проблемы с кабелями и контактами. Если домофон отключен от подъездной домофонной сети из-за неисправности проводов или разъемов, то необходимо осуществить их замену или ремонт. Важно проверить целостность и правильность подключения каждого элемента системы.

Также стоит обращать внимание на совместимость домофона и подъездной домофонной сети. Некоторые модели могут не работать с определенными типами сетей или требовать специальную конфигурацию. В таких случаях необходимо обратиться к специалистам, которые помогут подобрать подходящее решение.

Итак, если вы хотите подключить домофон к подъездной домофонной сети, обратитесь к профессионалам, которые помогут вам определить тип подключения, выполнить необходимые работы и настроить систему правильно. Важно помнить, что подключение домофона к подъездной домофонной сети требует определенных знаний и навыков, поэтому лучше доверить эту работу специалистам.

Что делать, если домофон отключен от подъездной домофонной сети?

Если ваш домофон не работает и отключен от подъездной домофонной сети, вам потребуется предпринять некоторые шаги для его подключения:

1. Проверьте состояние питания домофона. Убедитесь, что устройство подключено к источнику питания и включено.
2. Проверьте непрерывность электрической цепи. Убедитесь, что провода, соединяющие домофон с источником питания и сетью, не повреждены и исправны.
3. Проверьте состояние панели управления домофонной сети в подъезде. Возможно, проблема связана не с вашим домофоном, а с центральной системой, к которой он подключен. Сообщите о проблеме управляющей компании или администрации дома.
4. Если другие жильцы в вашем доме имеют работающие домофоны, проверьте, может ли ваш домофон подключиться к их сети. Возможно, проблема с подключением относится только к вашему устройству.

Если после выполнения этих шагов проблема не решается, возможно, вам потребуется вызвать специалиста, который сможет провести более глубокую диагностику и ремонт вашего домофона или сети.

Особенности подключения домофонов

При подключении домофонов к подъездной домофонной сети необходимо учесть несколько особенностей.

Во-первых, перед подключением домофона следует проверить его состояние и убедиться, что он не был отключен. Иногда домофоны могут быть отключены из-за технических проблем или неисправностей, поэтому необходимо проверить и исправить их перед подключением.

Во-вторых, необходимо учеть, что подключение домофона должно осуществляться в соответствии с правилами и нормами безопасности. Подключение домофона должно выполняться специалистами, имеющими опыт в данной области, чтобы избежать возможных проблем и неисправностей.

Также следует обратить внимание на совместимость домофона с подъездной домофонной сетью. Не все домофоны могут быть совместимы с каждой подъездной сетью, поэтому важно учесть этот фактор при выборе домофона и его подключении.

Кроме того, необходимо подключить домофон в соответствии с инструкцией производителя. Каждый домофон может иметь свои особенности подключения, поэтому важно внимательно изучить инструкцию и следовать указанным в ней рекомендациям.

В заключение, подключение домофона к подъездной домофонной сети требует внимания и аккуратности. Важно учесть все вышеуказанные факторы и следовать инструкциям, чтобы обеспечить правильное и безопасное подключение домофона.

Домофон отключен от сети

Если ваш домофон отключен от сети, первым делом проверьте подключение его к электросети. Убедитесь, что провод питания подключен к розетке и домофону, а сама розетка включена в работающую электросеть. Если необходимо, попробуйте подключить домофон к другой розетке и проверьте его работу.

Далее, убедитесь, что домофон подключен к подъездной домофонной сети. Проверьте, что провода от домофона правильно подключены к системе, что коннекторы целые и хорошо прижаты.

Если домофон всё равно не работает, возможно, проблема кроется в сетевой плате. Проверьте её на наличие повреждений или дефектов. В случае необходимости, замените или перепрограммируйте сетевую плату домофона.

Если после всех этих манипуляций домофон остаётся отключенным от сети, необходимо обратиться к специалисту. Только профессионал сможет подключить и настроить домофон правильно, учитывая особенности вашей подъездной домофонной сети.

Как провести домофон в квартиру: тонкости установки

Как провести домофон в квартиру – актуальный вопрос для жильцов многоэтажных домов, которых еще не коснулись эти «блага цивилизации». К сожалению, не все квартиры оснащены таким аппаратом, который, можно сказать, заменяет консьержа.

• Составляющие домофонной системы, как происходит процесс установки
• Виды переговорно-замыкающих устройств
• Меры предосторожности во время установки аппарата
• Как правильно выбрать кабель
• Параметры электрозащиты и проводки
• Инструкция по установке внешней панели
• Детальная информация о правилах установки домофонной трубки в квартире
• Подробно об установке видеодомофона
• Что нужно учитывать желающим установить домофон

Составляющие домофонной системы, как происходит процесс установки

Как правило, установкой домофонов занимаются специализированные фирмы. Свою работу они оценивают недешево. Помимо платы за монтаж оборудования, необходимо оплачивать каждый месяц обслуживание техники.

Некоторые жильцы не могут себе позволить столь дорогое удовольствие, поэтому решаются на самостоятельную установку. Для того чтобы провести прибор в квартиру, необходимо разбираться в электричестве и знать, как устроена подобная техника.

Человек, который планирует провести устройство пропускного назначения себе в квартиру, должен иметь представление о том, как оно работает. В подъездах устанавливают аппараты, которые передают не только звук, но и видео.

Заметим! Домофонная система предотвращает проникновение посторонних в подъезд гораздо лучше, чем, например, кодовый замок.

Домофонная система составлена из таких компонентов:

• Внешней панели (иначе называемой внешним блоком или панелью вызова) – монтируют при входе в дверном проеме. На ней расположены небольшой экран, микрофон, цифры и знаки, набирая которые можно связаться с жителями квартиры, проживающими в этом подъезде.
• Также на панели находится считывающий механизм. Люди прикладывают к нему электронный ключ. Если система распознает ключ, дверь легко открывается.
• Коммутатора – отправляет сигнал в квартиру, номер которой набран на внешней панели.
• Переговорных трубок – их размещают в жилом помещении (одну или сразу несколько). Внешняя панель и трубка соединены между собой, что позволяет хозяину квартиры вести переговоры с гостем, беспрепятственно открывать подъездные двери нажатием одной кнопки.
• Замка. В большинстве случаев устанавливают электромагнитный замочный механизм. Открыть его без ключа сможет только очень сильный человек.
• Блока питания – отвечает за работу всей домофонной системы.
• Кнопки для выхода из подъезда. Обычно она расположена на противоположной стороне двери от внешней панели. Чтобы выйти из подъезда, человеку нужно нажать такую кнопку.

Для видеодомофонов во внешнюю панель встраивают видеокамеру. Вместо трубки устанавливают специальный аппарат со встроенным микроскопическим компьютером. Сигнал оповещает хозяина квартиры, что пришел гость, а картинка на небольшом экране позволяет принять решение пустить его или нет.

Виды переговорно-замыкающих устройств

Домофоны подключают разными способами. Выделяют следующие виды домофонных систем:

• Аналоговые или координатные – такие системы сравнивают с мини АТС. Работают они так же, как и матричный коммутатор.
• Транзисторные ключи, которые и являются основой всей системы, связывают микрофон и динамик, расположенные на внешней панели с квартирой. Сигнал поступает, если набран соответствующий номер.
• Коммутатор (внешняя панель) и каждая квартирная трубка соединяются между собой несколькими проводами. Соответственно, чтобы у нового пользователя появилась возможность открывать замок, не выходя из дома, необходимо подключить провода к внешней панели.

Цифровую домофонную систему можно сравнить с координатной. Главное отличие – данная система состоит всего лишь из двух проводов. Как работает:

1. Гость набирает номер квартиры.
2. Процессор считывает пароль.
3. Сигнал передается во все квартиры, а поступает только в ту, где пароль успешно сгенерирован.

Беспроводная система не предусматривает наличие кабеля. Сигнал передается при помощи телефонной линии или IP-адреса. Необходимо учитывать, что данная система не будет работать, если отсутствует подключение к интернету.

Специалисты не рекомендуют останавливать свой выбор на данной системе, так как она не считается надежной.

Меры предосторожности во время установки аппарата

Устанавливая любую технику, следует быть предельно осторожным. Для работы могут понадобиться такие инструменты:

• кусачки;
• отвертки;
• плоскогубцы;
• электродрель и др.

Перечисленными орудиями можно нанести серьезную травму. Поэтому требуется соблюдать правила техники безопасности при обращении с ними.

Так как домофон работает от электричества, нужно обесточить подъезд на время проведения монтажных работ – переключить рубильник или автомат. Только после этих действий подключать устройство.

Запрещено устанавливать блок питания в месте, где постоянно влажно или на улице.

Если житель многоквартирного дома не ограничен в средствах, ему можно порекомендовать более качественную (дорогостоящую) технику. Выбирая аппарат, очень важно обращать внимание на наличие лицензии.

Также необходимо соблюдать последовательность установки:

1. Подобрать подходящее место для техники. Аудиодомофон крепить в таком месте, чтобы сигнал был слышен по всей квартире. Если выбран видеодомофон, то необходимо установить камеру так, чтобы посетителя хорошо было видно.
2. Прежде чем подключить устройство, проложить кабель. Стены подъезда не портить – фиксировать провод при помощи специальных приспособлений.
3. Лишние участки кабеля нужно удалить, концы зачистить и прикрепить к соединительным клеммам.

Как правильно выбрать кабель

Подбирать кабель нужно в зависимости от того, какой тип домофона установлен:

• для аудиодомофона подойдет двухжильный кабель;
• для видеодомофона нужно прокладывать кабель, состоящий из 4-х жил.

Тонкий провод плохо передает сигнал, поэтому необходимо учитывать расстояние – чем дальше находится трубка от внешней панели, тем больше сечение провода понадобится:

• если длина провода до 20 м, то можно использовать витые пары – ШВЭВ, КСПВ, ШВЭП;
• если длина от 20 м до 40 м, подойдет кабель КВК;
• если длина провода от 40 м до 50 м, то лучше воспользоваться коаксиальным кабелем, подходящие марки РК-75 и RG-6;
• если длина провода превысит расстояние в 50 м, тогда нужно приобрести силовой провод питания (сечение 2*1,5) и коаксиальный кабель RG-6.

Параметры электрозащиты и проводки

Заметим! Чтобы провести переговорное-замыкающее устройство в квартиру и случайно не повредить провод, его помещают в специальную гофрированную трубку.

Любая система работает от электросети, защищают которую предохранителем (10 А) или автоматом (16 А). Если подобная защита отсутствует, устанавливают защитный аппарат (30 мА).

Требуется правильно рассчитать расстояние от квартирной трубки до внешней панели. Запасом оставить 20-25 см провода.

Домофон может получать питание от трансформатора. Как правило, к генератору электричества подключены провода, которые тянутся от переговорного устройства и внешней панели. Располагается электроцентр отдельно. Или переговорную трубку, установленную в жилом помещении, включают в розетку.

Инструкция по установке внешней панели

Чтобы можно было использовать домофон в квартире, нужно установить панель на улице – внешнюю. Для этого требуется соблюдать некоторые моменты:

• аппарат должен находиться на определённом расстоянии, не ниже 160 см от земли;
• для встраиваемого корпуса необходимо прочертить линии под штробы, определить, где будет находиться встраиваемая коробка;
• для накладной панели нужно наметить место крепежных элементов, аккуратно проделать отверстие для дюбелей, на которых будет закреплен аппарат;
• перед тем как проделывать штробы, следует обратить внимание на размер гофрированной трубы, замерить ее величину и размер аппарата, который будет встроен;
• встраиваемую коробку после установки требуется фиксировать при помощи цементной смеси;
• гофрированную трубу помещают в штробы, если нужно закрепляют гвоздями;
• гвозди вытаскивают во время шпаклевки штробы с трубой;
• далее провода соединяют с внешней панелью, лишнее отрезают;
• уличную панель устанавливают на встраиваемую коробку.

На первый взгляд может показаться, что схема чересчур сложная. В таком случае можно обратиться в домофонную фирму, которая занимается обслуживанием домофонных систем в данном районе.

Специально обученные люди подключают внешнюю панель, но они не станут заниматься проделыванием штробы и помещать кабель в гофрированные трубы.

Детальная информация о правилах установки домофонной трубки в квартире

Очень часто выполнять установку внешней панели не требуется, потому что устройство уже давно подключено и работает. Если в квартире нет переговорной трубки, а квартиросъемщик желает ее установить, ему необходимо либо «врезаться» самостоятельно, либо пригласить сотрудников специализированной компании.

Если выбран первый вариант, нужно придерживаться следующих инструкций:

• как и для внешней панели, требуется выдерживать определенное расстояние – внутреннюю трубку можно расположить не ниже полутора метров от пола;
• определить место, где будет проходить гофрированная труба, тянущаяся из подъезда – отверстий может быть несколько, если трансформатор не встроен в трубу;
• проделать штробы, в которые поместить трубы, зацементировать их, или зашпаклевать;
• определить место для переговорного аппарата, наметить и просверлить отверстия для креплений;
• установить подставку для трубки;
• скрепить провода аппарата и подъездные кабеля.

Для трансформатора (при условии, что тот расположен отдельно) требуется подобрать правильное место. Подойдет распределительный щиток, на платформу которого разрешается установить трансформатор.

Любая система должна быть защищена от перепадов напряжения предохранителем. Если все пункты выполнены, как сказано в инструкции, устройство начнет работать.

Подробно об установке видеодомофона

Выбирая видеодомофон для многоквартирного дома, следует обратить внимание на возможность подключения современного аппарата одновременно со стандартным. Иногда устройства несовместимы друг с другом.

Как мы уже выяснили, для установки видеодомофона требуется специальный кабель, потому что он передает не просто сигналы:

• некоторые устройства автоматически сохраняют снимки;
• передают цветную картинку;
• записывают видео или разговор;
• иногда аппарат соединяют с дополнительными камерами, системой оповещения и т. п;
• выполняет другие интересные функции.

Перед установкой видеодомофона нужно выбрать удобное место – обеспечить свободный доступ к электропитанию (желательно к источнику бесперебойного питания), чтобы можно было свободно проводить техническое обслуживание.

Сначала необходимо зафиксировать монитор на специальных опорах. Для удобства пользователя выбирают место, где владелец квартиры сможет свободно наблюдать за происходящим на экране.

Затем прокладывают два кабеля – один отвечает за передачу видео, другой – подает электричество. Если нужно «спрятать» провода в стену, приобретают короба или гофру, берут во внимание размер сечения.

Когда подготовительные работы произведены, подключают монитор. Если установку выполняет не профессионал, нужно тщательно изучить инструкцию, которую прилагает каждый производитель. Выполнять монтаж требуется в указанной последовательности.

К четырехпроводному видеодомофону присоединено 4 разноцветных кабеля. Каждый цвет отвечает за свою функцию, например:

1. желтый цвет передает звук;
2. красный кабель подключает аппарат к «источнику питания»;
3. зеленый провод обеспечивает работу монитора;
4. белый кабель позволяет транслировать видео.

Следующий этап – кабеля зачищают и монтируют в определенные контакты на мониторе. Чаще всего работает пружинная система соединения – выполнять подключение монитора приходится при помощи отвертки.

Далее следует установка запирающего механизма. Если замок электромагнитный, нужно контролировать, чтобы ток подавался постоянно. В противном случае дверь будет не заперта.

Большей популярностью пользуются электромеханические замки. Их легче эксплуатировать, они работают даже без электричества. Чтобы обеспечить бесперебойную работу видеодомофона с таким замком, устанавливают специальные элементы – доводчики. Доводчик регулирует скорость закрывания двери.

По желанию владельца квартиры, на завершающем этапе, когда соединяют все составляющие системы, можно подключить дополнительные функции:

• несколько видеокамер;
• пожарную сигнализацию и т. п.

Что нужно учитывать желающим установить домофон

Перед тем как установить домофон в квартиру, ее владельцу нужно определить:

1. какой аппарат выбрать – аудиодомофон или видеодомофон (черно-белый, цветной);
2. сколько денег он готов отдать за установку аппаратуры и само устройство;
3. согласны ли другие жители подъезда участвовать в данном мероприятии;
4. какое количество трубок будет установлено в квартире;
5. какой компании доверить обслуживание домофонной системы или хозяин жилья сможет справиться собственными силами.

Когда решение монтировать устройство (механическое или магнитное) принято, требуется подробнее изучить следующие моменты:

• при условии, что установкой домофона будет заниматься компания, удостовериться в компетентности сотрудников, почитать отзывы об их работе;
• поинтересоваться, сможет ли работать домофонная система в тех климатических условиях, в которых вы проживаете;
• узнать степень защиты внешней панели от действий злоумышленников;
• проверить наличие сертификата качества, руководство к использованию;
• обратить внимание на наличие гарантийного обслуживания;
• если сломается какая-нибудь деталь, получится ли ее заменить;
• эффективность охранной функции;
• наличие дополнительных возможностей (например, трансляция или запись происходящего около подъезда).

В заключение заметим, домофон в квартире – это удобно. Провести устройство несложно. Если человек хоть немного разбирается в электронике, знает и соблюдает правила техники безопасности при работе с электричеством, то он сможет с легкостью установить домофонную систему самостоятельно.
